Vista Frontal
- A: Suporte de papel
- Estenda para colocar papel na bandeja traseira.
- B: Tampa da bandeja traseira
- Abra para colocar papel na bandeja traseira.
- C: Bandeja traseira
-
Duas ou mais folhas do mesmo tamanho e tipo de papel podem ser colocadas ao mesmo tempo e alimentadas automaticamente uma folha por vez.
- D: Guias do papel
- Alinhe com ambos os lados da pilha de papel.
- E: Guias do papel
- Alinhe com os lados direito/esquerdo/dianteiro da pilha de papel.
- F: Cassete
-
Coloque papel comum de tamanho A4, B5, A5, Letter ou Executivo no cassete e insira-o na impressora.
- G: Bandeja de saída do papel
- Os papéis impressos são ejetados. Puxe-o para fora antes de imprimir.
- H: Painel de controle
-
Utilize para alterar as configurações da impressora ou para operá-la.

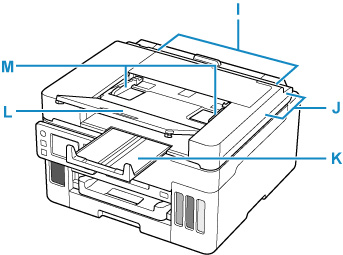

- I: ADF (Alimentador Automático de Documentos)
-
Coloque um documento aqui. Os documentos colocados na bandeja de documentos são digitalizados automaticamente, uma folha por vez.
- J: Tampa do alimentador de documentos
- Abra quando estiver removendo documentos atolados.
- K: Bandeja de saída de documentos
- Os documentos digitalizados do ADF são entregues aqui. Puxe-o na direção frontal antes de digitalizar os documentos.
- L: Bandeja de documentos
- Puxe para colocar um documento no ADF. É possível colocar duas ou mais folhas de documento do mesmo tamanho e espessura de uma só vez. Coloque o documento com o lado que você deseja digitalizar voltado para cima.
- M: Guia de documentos
- Ajuste essa guia para que coincidam com a largura do documento no ADF.

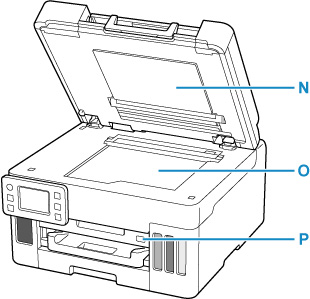

- N: Tampa de documentos
- Abra para carregar um original na exposição.
- O: Vidro de Exposição
- Coloque um original aqui.
- P: Porta da unidade flash USB
- Insira unidades flash USB aqui.
